PIPE RACKS E CABLE RACKS · NBR 8800
Pipe rack industrial: projeto, fabricação e montagem para plantas químicas e petroquímicas
Suporte para tubulação, elétrica e instrumentação dimensionado para a carga real da linha — dilatação térmica, vento e operação incluídos. Montagem em planta operando, em SP, MG, RJ e ES.
- Dimensionamento conforme NBR 8800, com verificação de flambagem em vãos longos
- Solda com procedimento qualificado AWS D1.1 e rastreabilidade por junta
- Galvanização a fogo ou pintura para ambiente agressivo e maresia
- Montagem em planta operando, com plano de rigging e análise preliminar de risco
Receba seu orçamento técnico
Resposta técnica em até 1 dia útil. Sem robô e sem cadastro.
Seus dados são usados apenas para elaborar o orçamento. Não compartilhamos com terceiros.
Estrutura entregue para
Aplicações
Onde o pipe rack industrial resolve
Cada projeto é dimensionado para o uso real. Veja as situações que mais chegam até nós — se a sua não estiver na lista, é só descrever no formulário.
Petroquímica e química
Suporte de linhas de processo, vapor e utilidades em planta com área classificada e exigência de rastreabilidade.
Distribuição de gás e combustível
Racks para linhas de GLP, gás natural e derivados, com atenção especial a dilatação e ancoragem.
Utilidades industriais
Ar comprimido, água gelada, vapor e condensado saindo da casa de máquinas para os pontos de consumo.
Cable rack e bandejamento
Estrutura para leitos de cabo de força, controle e instrumentação, integrada ao rack de tubulação.
Travessias e passagens
Pórticos sobre vias internas, com altura livre para tráfego de caminhão e carreta.
Ampliação de planta
Extensão de rack existente com compatibilização de nível, alinhamento e interferências com o que já opera.
Como funciona
Do levantamento à estrutura montada
Quatro etapas, um único responsável técnico. Você não precisa costurar projetista, serralheria e montador — nem descobrir quem errou quando algo não encaixa em campo.
Levantamento técnico
Visita ou análise da planta e do layout. Definimos carga de projeto, vãos, interferências e condições de montagem. Sem compromisso na região atendida (SP, MG, RJ e ES).
Projeto e orçamento
Dimensionamento conforme NBR 8800 e as NRs aplicáveis, com memorial de cálculo. Você recebe orçamento detalhado por item — não um valor fechado sem abertura.
Fabricação na nossa planta
Corte, furação, solda qualificada e tratamento superficial (pintura industrial ou galvanização a fogo) na fábrica em Pereiras/SP, com controle dimensional.
Montagem e entrega
Equipe própria certificada monta no local, com plano de rigging e análise de risco. Entrega com as-built, ART e termo de conformidade.
Especificação técnica
O que entra no fornecimento
Valores de referência. O dimensionamento final sai do levantamento técnico e do memorial de cálculo assinado por engenheiro.
| Configuração | Rack em pórtico simples, duplo ou em níveis múltiplos, conforme quantidade de linhas |
|---|---|
| Vãos típicos | 6 a 12 m entre pórticos, definidos por carga de tubulação e deflexão admissível |
| Perfis | Laminados e soldados ASTM A36 e A572 Gr.50 |
| Cargas consideradas | Peso próprio, tubulação cheia, isolamento, vento, dilatação térmica e cargas de montagem |
| Suportação | Berços, sapatas de deslizamento, guias e pontos de âncora conforme projeto de tubulação |
| Proteção | Galvanização a fogo, pintura industrial ou sistema dúplex para atmosfera agressiva |
| Solda | EPS/RQPS conforme AWS D1.1, com inspeção visual e END quando especificado |
| Acessórios | Passarela de inspeção, escada de acesso, guarda-corpo NR-12 e aterramento |
Normas atendidas
- ABNT NBR 8800
- AWS D1.1
- NR-12
- NR-33
- NR-35
- ABNT NBR 6123 (vento)
Você recebe memorial de cálculo, ART, as-built e termo de conformidade — a documentação que a auditoria de fornecedor e a fiscalização do trabalho pedem.
Por que a THLVEN
Seis motivos que aparecem na obra, não no folder
Fornecedor único
Projeto estrutural, fabricação e montagem na mesma empresa. Você não gerencia três fornecedores nem ouve um culpando o outro quando algo atrasa.
Equipe própria certificada
Soldadores e montadores contratados pela THLVEN, com NR-12, NR-33 e NR-35 em dia e PCMSO ativo. Nada de mão de obra terceirizada rotativa.
Solda inspecionada e rastreável
Procedimentos qualificados (EPS/RQPS) conforme AWS D1.1, com inspeção visual e ensaios não destrutivos quando o projeto exige.
Projeto assinado por engenheiro
Memorial de cálculo e ART conforme ABNT NBR 8800. Você recebe documentação que passa em auditoria e em fiscalização do trabalho.
Prazo controlado por etapa
Cronograma com marcos de projeto, fabricação, pintura e montagem — e status enviado por etapa, não só quando você cobra.
Carteira industrial de peso
FEMSA, Ultragaz, Oxiteno, Hyundai, Krones e Petrom já compraram estrutura da THLVEN. São clientes com auditoria de fornecedor rigorosa.
Projetos entregues pela THLVEN
Pipe rack industrial — Café Cacique (ES)

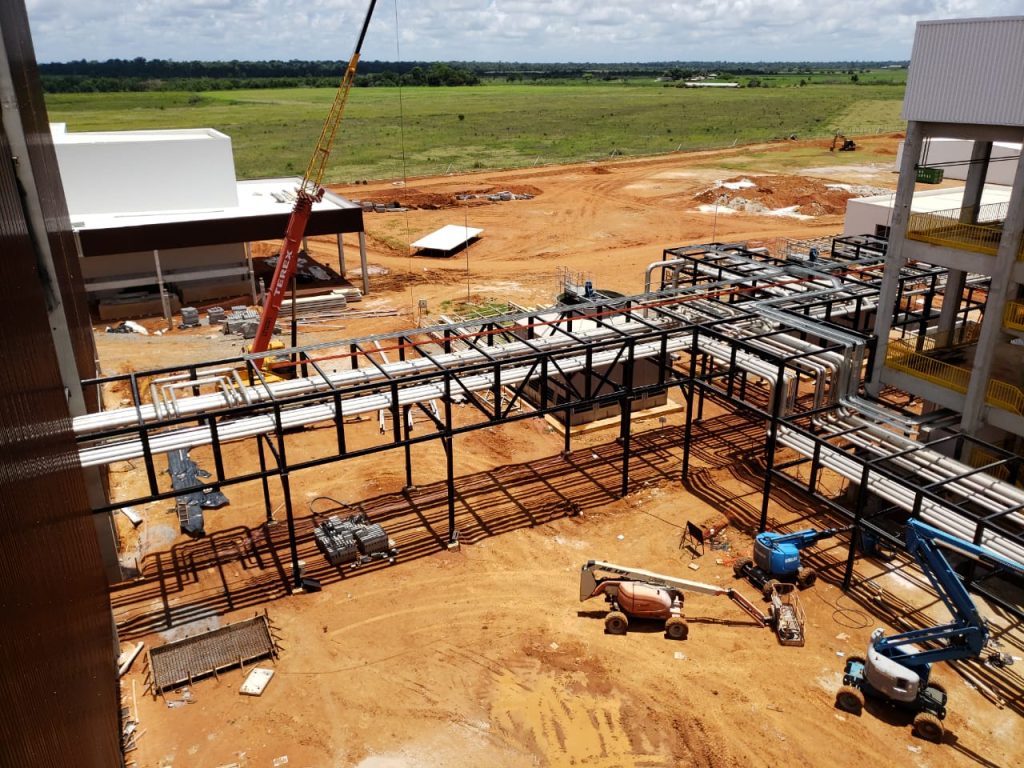

Pipe rack treliçado em aço para a Café Cacique (ES), sustentando múltiplas linhas de tubulação utilitária e de processo. A estrutura aérea interliga os blocos fabris da planta e libera a área de expansão no solo. Montagem com plataformas articuladas e guindastes, com rigidez e estabilidade para o transporte de fluidos em larga escala.
Alimentício · Projeto executado pela THLVEN
Pipe rack industrial — Coca-Cola Andina (RJ)
Alimentício · Projeto executado pela THLVEN

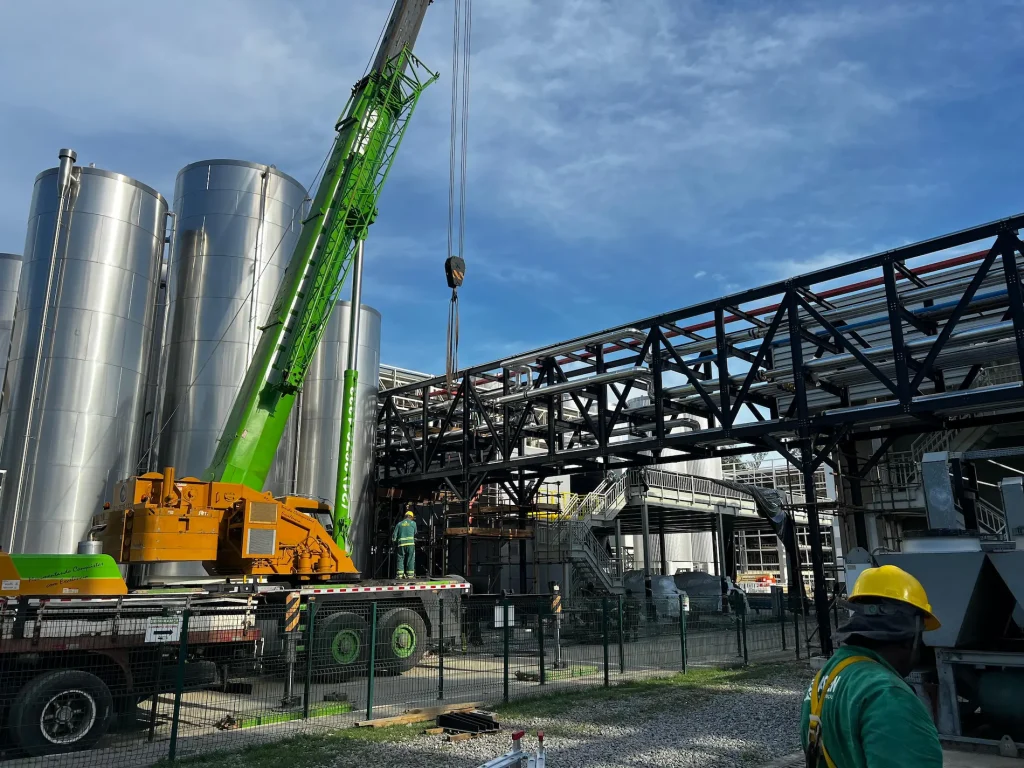

Pipe rack modular treliçado em aço na Coca-Cola Andina (RJ), para suporte das tubulações aéreas que interligam os tanques de processo. Montagem com içamento por guindaste de grande porte, em planta operando. Estrutura de alta resistência mecânica, organizando o fluxo de fluidos conforme as normas de segurança da fábrica.
Dúvidas frequentes
O que perguntam antes de fechar
Vocês fazem o projeto do rack ou precisam receber pronto?
Como vocês tratam a dilatação térmica das linhas?
Dá para montar com a planta operando?
Galvanização a fogo ou pintura: qual escolher para o meu rack?
A THLVEN atende obras fora de São Paulo?
Vocês entregam projeto com ART e memorial de cálculo?
Vocês montam ou só fabricam?
Como funciona a garantia?
Peça o orçamento do seu pipe rack industrial
Descreva o que você precisa e nossa equipe técnica retorna em até 1 dia útil com orçamento aberto por item — estrutura, acessórios, tratamento e montagem separados, para você comparar de verdade.
- Levantamento técnico sem compromisso na região atendida
- Orçamento detalhado por item, não um valor fechado
- Projeto com memorial de cálculo e ART inclusos
